問題
入力信号である0、1を次のようなルールで変換し出力する装置P、Q、Rがある。
Pは、入力信号Xを逆の信号Yに変えて出力する。（例えば、入力信号が0のときは、1を出力する。）
Qは、2つの入力信号がともに0のときは0を出力し、2つの信号のうち少なくとも一方が1ならば1を出力する。
Rは、2つの入力信号がともに1のときは1を出力し、2つの信号のうち少なくとも一方が0ならば0を出力する。

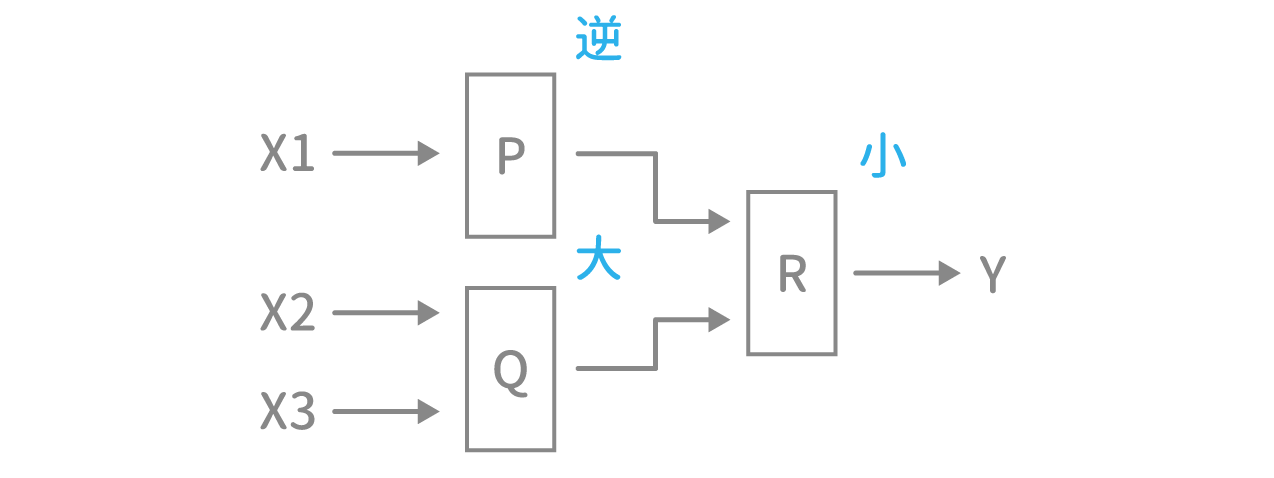

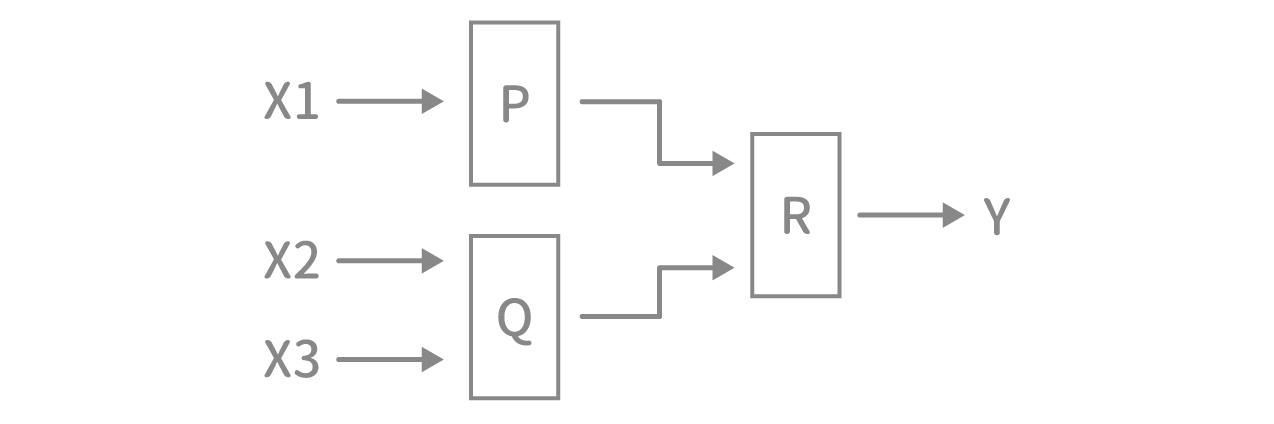

これらの装置をつなぎ、下図のような回路を作り、X1、X2、X3にア、イ、ウの組合せで信号を入力した。 ア、イ、ウのうち、Yが1になるものはどれか。
| 組合せ | X1 | X2 | X3 |

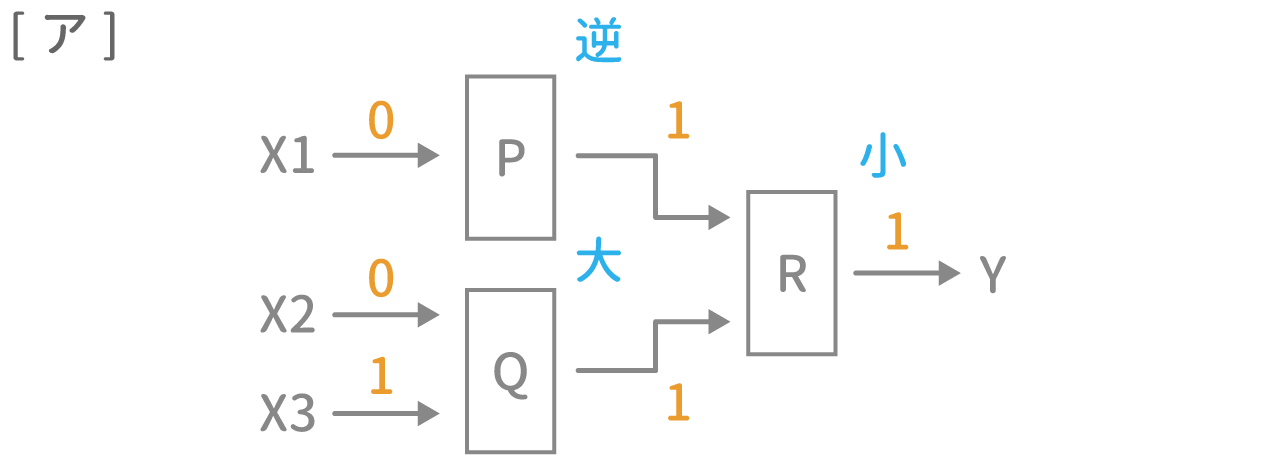

| ア | 0 | 0 | 1 |
| イ | 0 | 1 | 1 |

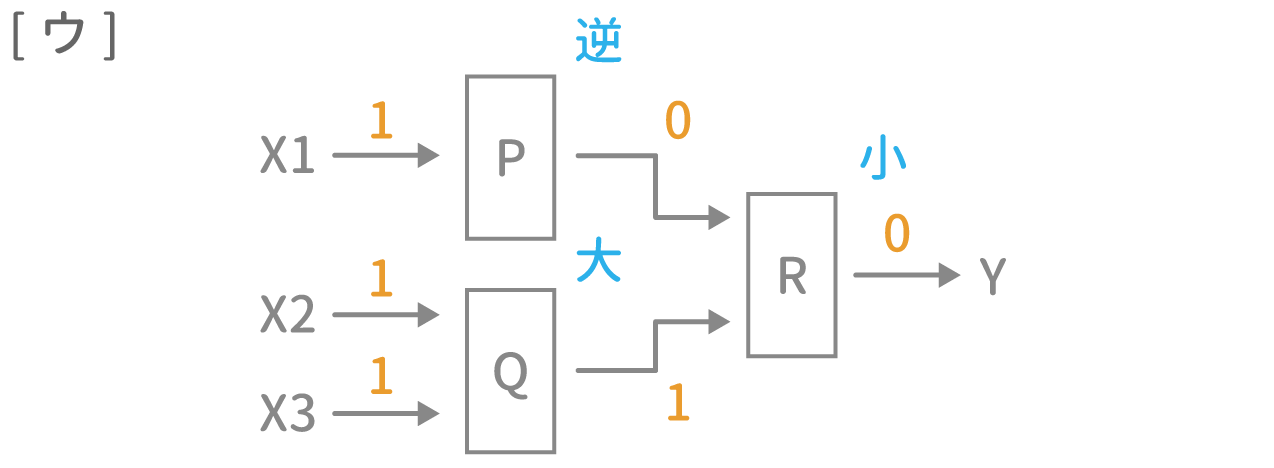

| ウ | 1 | 1 | 1 |
▼ 選択肢をクリックすると、採点して解答を表示します。
| Aアだけ |
| Bイだけ |
| Cウだけ |
| Dアとイの両方 |
| Eアとウの両方 |
| Fイとウの両方 |
| Gアとイとウのすべて |
| Hアとイとウのいずれでもない |
-
- 今回はじめて
-
- 6分
「最適学習モード」と「手書きメモツール」搭載、超効率的SPIスマホアプリを是非ご検討下さい！
120
6
4
D
30
140
0
2
10
|
||
|---|---|---|
 |
